معرفی کابل آلومینیوم 1 در 400 خراسان افشار نژاد

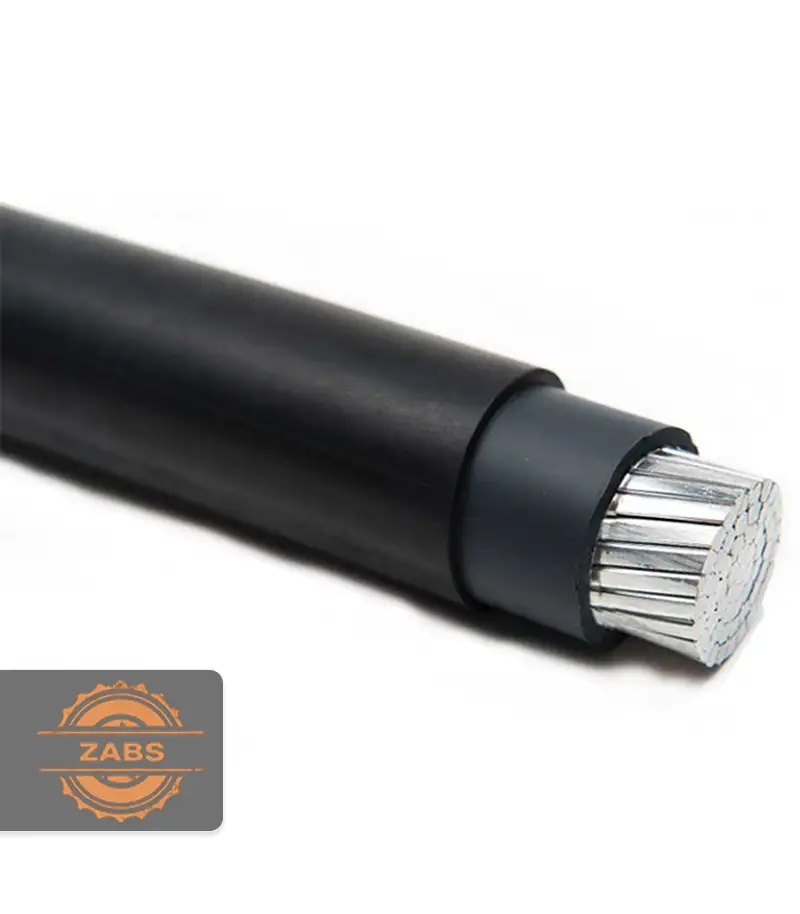

کابل آلومینیوم 1 در 400 خراسان افشار نژاد یک کابل قدرت تک رشته با ساختار NA2XY است. عدد 1 نشان دهنده تعداد رشته و عدد 400 نشان دهنده سطح مقطع نامی هادی، یعنی 400 میلی متر مربع است.

ساختار این کابل به صورت Al/XLPE/PVC است؛ یعنی هادی از آلومینیوم، عایق از XLPE و روکش بیرونی از PVC تشکیل شده است. مشخصات منتشر شده برای این مدل، هادی را از نوع نیمه افشان کلاس 2 و گرد معرفی می کنند.

این کابل به دلیل سطح مقطع بالای خود بیشتر در پروژه هایی مطرح می شود که محاسبات طراحی به یک هادی آلومینیومی 400 میلی متر مربع نیاز دارد.

ساختار کابل NA2XY 1 در 400

هادی آلومینیومی کلاس 2

هادی این کابل از آلومینیوم و به صورت نیمه افشان کلاس 2 ساخته شده است. طبق مشخصات فنی منتشر شده، هادی شامل 61 مفتول با قطر تقریبی 2.78 میلی متر است. ساختار چند مفتولی، کابل را برای عملیات نصب نسبت به یک هادی کاملا مفتولی مناسب تر می کند، هرچند کابل همچنان به دلیل سطح مقطع 400 میلی متر مربع، کابل بزرگی محسوب می شود.

در زمان اتصال این کابل، تجهیزات اتصال باید متناسب با هادی آلومینیومی انتخاب شوند. استفاده از کابلشو، سرکابل و اتصالات سازگار با آلومینیوم اهمیت زیادی دارد.

عایق XLPE

عایق داخلی کابل از نوع XLPE یا پلی اتیلن کراس لینک شده است. ضخامت عایق این مدل حدود 2 میلی متر اعلام شده است. XLPE یکی از عایق های رایج در کابل های قدرت است و برای این کابل دمای کاری هادی تا 90 درجه سانتی گراد اعلام شده است.

دمای کاری کابل به تنهایی تعیین کننده جریان مجاز نیست و شرایط نصب، دمای محیط و نحوه دفع حرارت نیز باید در محاسبات لحاظ شوند.

روکش PVC

روکش بیرونی کابل از PVC تشکیل شده و ضخامت آن حدود 1.9 میلی متر اعلام شده است. قطر نهایی کابل با در نظر گرفتن عایق و روکش، حدود 32.9 میلی متر است.

روکش PVC وظیفه محافظت از ساختار داخلی کابل در برابر تماس مستقیم با محیط و آسیب های معمول حین نصب و بهره برداری را بر عهده دارد.

مشخصات فنی کابل آلومینیوم 1 در 400

مشخصات فوق از اطلاعات فنی منتشر شده برای مدل NA2XY 1×400 خراسان افشار نژاد جمع آوری شده است.

کابل آلومینیوم 1 در 400 چه کاربردی دارد؟

این کابل برای پروژه هایی مناسب است که در طراحی آنها استفاده از کابل قدرت تک رشته با هادی آلومینیومی و سطح مقطع 400 میلی متر مربع پیش بینی شده باشد.

از کاربردهای قابل بررسی آن می توان به موارد زیر اشاره کرد:

• شبکه های توزیع انرژی الکتریکی
• تاسیسات صنعتی
• پروژه های ساختمانی بزرگ
• مسیرهای تغذیه تابلوهای برق
• برخی پروژه های انتقال انرژی در سطح فشار ضعیف
• مسیرهای کابل کشی طولانی در صورت تایید محاسبات فنی

برای مثال، در یک مجموعه صنعتی با چند تابلو توزیع، ممکن است مسیر تغذیه از تابلو اصلی تا یکی از تابلوهای فرعی طولانی باشد. در چنین شرایطی، طراح می تواند کابل آلومینیوم 1 در 400 را در کنار گزینه های دیگر بررسی کند.

انتخاب نهایی به جریان بار، طول مسیر، افت ولتاژ، روش نصب و شرایط محیطی بستگی دارد.

مقاومت الکتریکی کابل آلومینیوم 1 در 400

مقاومت هادی این مدل در دمای 20 درجه سانتی گراد حدود 0.0778 اهم در کیلومتر اعلام شده است. مقاومت پایین تر هادی یکی از پارامترهایی است که در محاسبات افت ولتاژ و تلفات توان مورد توجه قرار می گیرد.

با این حال، مقدار افت ولتاژ یک مدار فقط به مقاومت کابل وابسته نیست و طول مسیر، جریان مصرفی، ضریب توان، دمای هادی و شرایط مدار نیز باید در محاسبات لحاظ شوند.

دمای کاری کابل 1 در 400

برای این مدل، حداکثر دمای کاری هادی 90 درجه سانتی گراد و حداکثر دمای هادی در شرایط اتصال کوتاه 250 درجه سانتی گراد اعلام شده است.

این اعداد مربوط به محدوده های حرارتی تعریف شده برای ساختار کابل هستند و نباید آنها را به عنوان مجوز استفاده از کابل در هر شرایط محیطی در نظر گرفت.

ظرفیت واقعی انتقال جریان باید بر اساس روش نصب، دمای محیط، تعداد کابل های مجاور و سایر ضرایب تصحیح تعیین شود.

قطر و وزن کابل آلومینیوم 1 در 400

یکی از نکات مهم در مورد کابل 1 در 400، ابعاد و وزن آن است. قطر خارجی این کابل حدود 32.9 میلی متر و وزن آن حدود 1455 کیلوگرم در هر کیلومتر اعلام شده است.

این مشخصات هنگام برنامه ریزی برای حمل، انتخاب قرقره، طراحی مسیر کابل کشی و انتخاب تجهیزات نصب اهمیت دارند.

برای مثال، در پروژه ای با چند صد متر مسیر کابل کشی، وزن مجموع کابل قابل توجه خواهد بود و باید در برنامه حمل و اجرای پروژه لحاظ شود.

مزایای کابل آلومینیوم 1 در 400 با عایق XLPE

سطح مقطع 400 میلی متر مربع

سطح مقطع 400 میلی متر مربع این کابل را در گروه کابل های قدرت با سطح مقطع بالا قرار می دهد. چنین کابلی برای مدارهایی مورد بررسی قرار می گیرد که محاسبات مهندسی به هادی آلومینیومی با این سطح مقطع نیاز داشته باشند.

هادی آلومینیومی

آلومینیوم در شبکه های انتقال و توزیع انرژی به عنوان هادی مورد استفاده قرار می گیرد. در پروژه هایی که انتخاب هادی آلومینیومی از نظر فنی و اقتصادی تایید شده باشد، کابل 1 در 400 می تواند گزینه مناسبی برای بررسی باشد.

عایق XLPE

عایق XLPE عملکرد عایقی و حرارتی مناسبی برای کابل های قدرت دارد و در این محصول نیز به عنوان عایق اصلی هادی استفاده شده است.

روکش PVC

روکش PVC لایه بیرونی کابل را تشکیل می دهد و از عایق و هادی در برابر عوامل معمول محیطی و آسیب های متداول حین نصب محافظت می کند.

جریان مجاز کابل آلومینیوم 1 در 400

نمی توان یک عدد ثابت را به عنوان جریان مجاز این کابل در تمام شرایط نصب اعلام کرد.

جریان قابل تحمل کابل به عواملی مانند موارد زیر وابسته است:

• روش نصب
• نصب در خاک یا هوا
• دمای محیط
• تعداد کابل های مجاور
• فاصله بین کابل ها
• شرایط دفع حرارت
• طول مسیر
• افت ولتاژ مجاز

به همین دلیل، برای انتخاب صحیح کابل باید شرایط واقعی پروژه مشخص شود و جریان مجاز بر اساس جداول استاندارد و ضرایب تصحیح محاسبه شود.

تفاوت کابل آلومینیوم 1 در 400 با 1 در 300

کابل های 1 در 300 و 1 در 400 هر دو می توانند با ساختار NA2XY و ترکیب Al/XLPE/PVC تولید شوند، اما سطح مقطع هادی آنها متفاوت است.

کابل 1 در 300 دارای سطح مقطع 300 میلی متر مربع است، در حالی که سطح مقطع مدل مورد نظر 400 میلی متر مربع است. بنابراین مدل 1 در 400 برای مدارهایی بررسی می شود که محاسبات طراحی به این سطح مقطع نیاز داشته باشد.

انتخاب کابل 400 به صرف بزرگ تر بودن آن منطقی نیست. اگر مدار با سایز 300 میلی متر مربع به شکل صحیح طراحی شود، استفاده از سایز بالاتر ممکن است هزینه خرید و اجرای بیشتری ایجاد کند بدون اینکه مزیت عملی متناسبی داشته باشد.

نکات مهم نصب کابل آلومینیوم 1 در 400

به دلیل سطح مقطع بالا و وزن قابل توجه، عملیات حمل و کابل کشی این مدل باید با تجهیزات و روش مناسب انجام شود.

پیش از نصب، مسیر کابل کشی باید از نظر ابعاد، شعاع خمش و امکان عبور کابل بررسی شود. در زمان جابجایی نیز نباید کابل تحت کشش یا فشار خارج از محدوده مجاز قرار بگیرد.

برای اتصال هادی آلومینیومی نیز باید از تجهیزات اتصال سازگار استفاده شود. انتخاب نادرست کابلشو یا اجرای نامناسب اتصال می تواند باعث افزایش مقاومت اتصال و ایجاد مشکل در عملکرد مدار شود.

استانداردهای کابل NA2XY 1 در 400

برای این مدل، استانداردهای IEC 60502-1، ISIRI 3569-1 و ISIRI 3084 در مشخصات فنی منتشر شده ذکر شده اند.

وجود مشخصات استاندارد در زمان خرید اهمیت دارد، زیرا به خریدار کمک می کند مدل و ساختار کابل را با نیاز پروژه تطبیق دهد.

نکات مهم هنگام خرید کابل 1 در 400

هنگام خرید کابل آلومینیوم 1 در 400 بهتر است مشخصات سفارش با اطلاعات درج شده روی کابل، قرقره و مدارک فنی محصول تطبیق داده شود.

موارد مهم شامل:

• برند خراسان افشار نژاد
• ساختار NA2XY
• سطح مقطع 1 در 400
• هادی آلومینیومی
• عایق XLPE
• روکش PVC
• ولتاژ نامی
• طول مورد نیاز
• مشخصات قرقره و بسته بندی

همچنین اگر کابل برای یک پروژه مشخص خریداری می شود، شرایط نصب و تجهیزات اتصال پیش از سفارش مشخص شوند تا کابل انتخاب شده با طراحی مدار هماهنگ باشد.

جمع بندی

کابل آلومینیوم 1 در 400 خراسان افشار نژاد با ساختار NA2XY، یک کابل قدرت تک رشته با هادی آلومینیومی، عایق XLPE و روکش PVC است. سطح مقطع 400 میلی متر مربع، ولتاژ نامی 0.6/1 کیلوولت، قطر تقریبی 32.9 میلی متر و وزن تقریبی 1455 کیلوگرم در هر کیلومتر از مشخصات مهم این محصول هستند.

این کابل برای پروژه های توزیع انرژی، تاسیسات صنعتی و مسیرهای تغذیه الکتریکی با سطح مقطع مورد نیاز 400 میلی متر مربع قابل استفاده است. انتخاب نهایی باید بر اساس محاسبات مهندسی و شرایط واقعی نصب انجام شود و برای تعیین جریان مجاز نیز باید روش نصب، دمای محیط، تعداد کابل های مجاور و افت ولتاژ در نظر گرفته شوند.
