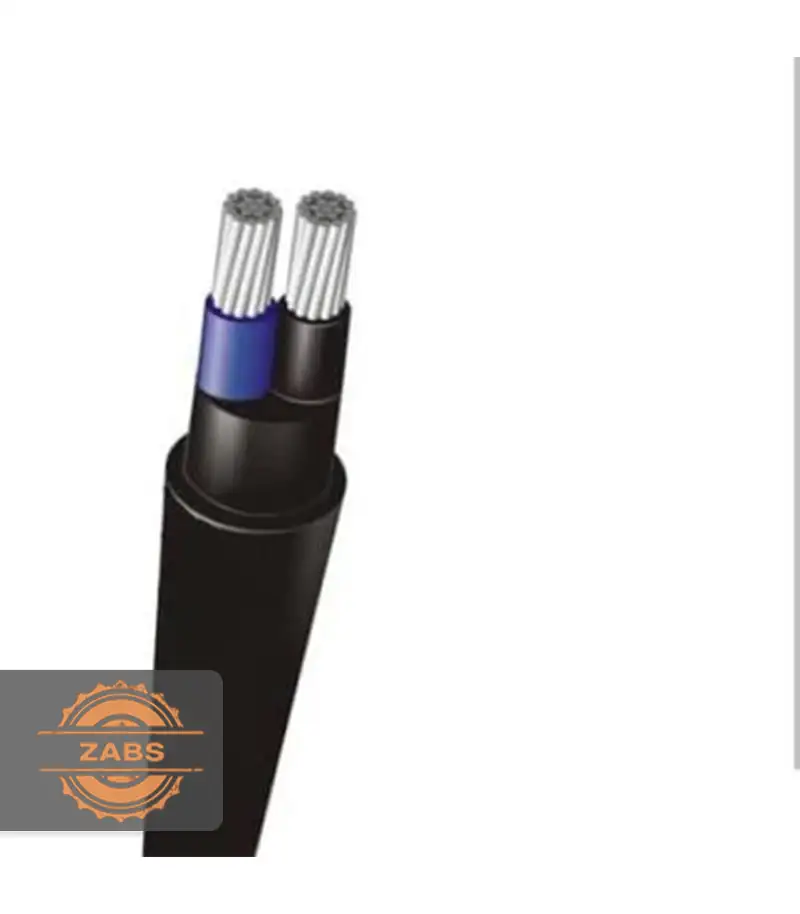

کابل آلومینیوم 2×16 خراسان افشار نژاد یکی از کابل های قدرت با هادی آلومینیومی است که برای انتقال برق در مدارهای فشار ضعیف طراحی شده است. این محصول با شناسه فنی NA2XY شناخته می شود و ساختار آن شامل هادی آلومینیومی، عایق XLPE و روکش PVC است.
عدد 2 در 16 به این معنی است که کابل دارای 2 رشته هادی است و سطح مقطع هر رشته 16 میلی متر مربع است. در یک کاربرد معمول تک فاز، این دو رشته می توانند برای فاز و نول مورد استفاده قرار بگیرند؛ با این حال، تعیین نحوه استفاده از رشته ها باید بر اساس نقشه و طراحی واقعی مدار انجام شود.
یکی از دلایل استفاده از کابل آلومینیومی در پروژه های برق، وزن کمتر آلومینیوم نسبت به مس و هزینه پایین تر هادی آلومینیومی در مقایسه با کابل مسی با سطح مقطع مشابه است. البته انتخاب بین کابل مسی و آلومینیومی فقط بر اساس قیمت انجام نمی شود و مواردی مانند طول مسیر، جریان مصرفی، افت ولتاژ، روش نصب و نحوه اتصال کابل نیز باید در محاسبات در نظر گرفته شوند.
کد NA2XY مشخص کننده ساختار این نوع کابل است. در مدل مورد نظر، اجزای اصلی کابل عبارتند از:
طبق مشخصات منتشر شده برای این محصول، هادی از نوع آلومینیومی کلاس 2 و به صورت چند مفتولی است. عایق رشته ها از XLPE و روکش نهایی از PVC ساخته شده است.
این ترکیب باعث می شود کابل برای استفاده در سیستم های انتقال و توزیع برق فشار ضعیف، گزینه ای مناسب برای بررسی باشد.
در کابل 2 در 16 افشار نژاد، هادی از جنس آلومینیوم است و در دیتاشیت منتشر شده، ساختار آن کلاس 2 نیمه افشان اعلام شده است. هر رشته شامل 7 مفتول با قطر تقریبی 1.66 میلی متر است.
هادی نیمه افشان نسبت به هادی کاملا مفتولی انعطاف بیشتری دارد و برای مسیرهایی که کابل در زمان نصب نیاز به خم شدن کنترل شده دارد، کاربرد مناسب تری دارد.
البته کابل قدرت آلومینیومی 2 در 16 را نباید با کابل های افشان انعطاف پذیر مخصوص لوازم برقی یکی دانست. این محصول یک کابل قدرت است و روش نصب آن باید متناسب با ساختار کابل و دستورالعمل های اجرایی انتخاب شود.
آلومینیوم رسانایی الکتریکی کمتری نسبت به مس دارد، اما وزن بسیار پایین تر آن یکی از مزیت های مهم در کابل های قدرت است.
در مسیرهای طولانی، کاهش وزن کابل می تواند حمل، جابه جایی و اجرای مسیر را ساده تر کند. از طرف دیگر، برای دستیابی به ظرفیت انتقال جریان مشابه کابل مسی، انتخاب سطح مقطع مناسب اهمیت زیادی دارد.
به همین دلیل نمی توان صرفا با نگاه کردن به عدد 16 میلی متر مربع، این کابل را معادل یک کابل مسی 16 میلی متر مربع در همه شرایط دانست. ظرفیت جریان مجاز باید بر اساس نوع نصب و شرایط واقعی پروژه محاسبه شود.
XLPE مخفف پلی اتیلن شبکه ای شده است و در این کابل به عنوان عایق هر رشته هادی استفاده می شود.
یکی از ویژگی های مهم XLPE، تحمل حرارتی بالاتر آن نسبت به عایق PVC معمولی است. برای کابل مورد بررسی، حداکثر دمای کاری هادی 90 درجه سانتی گراد اعلام شده است. همچنین دمای مجاز هادی در شرایط اتصال کوتاه می تواند تا 250 درجه سانتی گراد برسد؛ البته این مشخصه به شرایط و مدت زمان اتصال کوتاه وابسته است.
بنابراین عبارت «کابل با عایق XLPE» صرفا یک نام تجاری نیست و به نوع مشخصی از عایق کابل اشاره دارد.
لایه بیرونی کابل از PVC ساخته شده است.
روکش PVC وظیفه محافظت از ساختار داخلی کابل در برابر عوامل محیطی و آسیب های معمول در زمان نصب و بهره برداری را بر عهده دارد.
در مشخصات فنی منتشر شده برای مدل 2 در 16، ضخامت روکش نهایی حدود 1.8 میلی متر و رنگ آن مشکی اعلام شده است.
وجود روکش PVC به این معنی نیست که کابل در هر شرایط محیطی بدون محدودیت قابل نصب است. روش دفن، میزان رطوبت، احتمال آسیب مکانیکی و سایر شرایط محیط باید قبل از اجرای کابل بررسی شود.
ولتاژ نامی این کابل 0.6/1 کیلوولت اعلام شده است.
در این نوع نام گذاری، 0.6 کیلوولت به ولتاژ نامی بین هادی و زمین و 1 کیلوولت به ولتاژ نامی بین هادی ها اشاره دارد.
به همین دلیل این محصول در دسته کابل های فشار ضعیف قرار می گیرد و برای مدارهایی با ولتاژ متناسب با این مشخصات طراحی شده است.
کابل آلومینیوم 2 در 16 می تواند در پروژه هایی که به انتقال برق تک فاز در سطح ولتاژ فشار ضعیف نیاز دارند مورد استفاده قرار گیرد.
برخی کاربردهای قابل بررسی عبارتند از:
منابع تخصصی این کابل را برای سیستم های توزیع برق، پروژه های مسکونی، تجاری و صنعتی و همچنین برخی کاربردهای روشنایی معرفی کرده اند.
البته کاربرد دقیق کابل به جریان مصرفی، طول مسیر، روش نصب و شرایط محیط بستگی دارد.
یکی از سناریوهای قابل استفاده برای کابل 2 در 16، انتقال برق از نقطه توزیع به یک ساختمان یا بخش مشخصی از تأسیسات است.
برای مثال، در یک پروژه ساختمانی ممکن است لازم باشد برق یک ساختمان از نقطه ای با فاصله قابل توجه منتقل شود. در چنین شرایطی کابل آلومینیومی می تواند به دلیل وزن و هزینه هادی، گزینه ای برای بررسی باشد.
اما قبل از انتخاب، باید جریان مورد نیاز و افت ولتاژ مسیر محاسبه شود. استفاده از کابل 2 در 16 صرفا به دلیل اینکه برای یک پروژه دیگر مناسب بوده، به معنی مناسب بودن آن برای هر ساختمان نیست.
در پروژه های روشنایی محوطه، مسیر کابل ممکن است طول زیادی داشته باشد.
برای مثال، یک محوطه صنعتی یا مجموعه ساختمانی را تصور کنید که تابلو برق در یک نقطه قرار گرفته و تجهیزات روشنایی در فاصله بیشتری از آن نصب شده اند.
در چنین پروژه ای وزن کابل و هزینه اجرای مسیر اهمیت پیدا می کند و کابل آلومینیومی می تواند یکی از گزینه های قابل بررسی باشد.
در این شرایط نیز محاسبه افت ولتاژ اهمیت ویژه ای دارد، زیرا افزایش طول مسیر می تواند افت ولتاژ را بیشتر کند.
در برخی پروژه های صنعتی، کابل های آلومینیومی برای انتقال انرژی در مسیرهای مشخص مورد استفاده قرار می گیرند.
کابل 2 در 16 برای مدارهایی مناسب است که مشخصات الکتریکی آنها با ظرفیت کابل مطابقت داشته باشد.
برای مثال، اگر قرار باشد یک تابلو فرعی در فاصله ای از تابلو اصلی تغذیه شود، انتخاب کابل باید بر اساس جریان بار، طول مسیر، نوع نصب، دمای محیط و افت ولتاژ انجام شود.
این موضوع به خصوص در تجهیزات موتوری اهمیت بیشتری دارد، زیرا جریان راه اندازی موتور می تواند با جریان کار عادی متفاوت باشد.
مدل NA2XY در گروه کابل های دارای عایق XLPE و روکش PVC قرار می گیرد و در منابع برای استفاده در مسیرهای زیرزمینی و دفن در خاک نیز معرفی شده است.
با این حال، «قابل استفاده در زمین» به معنی بی نیاز بودن از اصول صحیح کابل کشی نیست.
در مسیر دفنی باید مواردی مانند عمق مناسب، بستر کابل، احتمال آسیب مکانیکی، وجود اجسام تیز، شرایط خاک و الزامات استاندارد پروژه بررسی شود.
اگر مسیر در معرض ضربه و فشار مکانیکی قابل توجه باشد، ممکن است کابل دارای زره گزینه مناسب تری باشد.
این کابل را می توان برای پروژه هایی بررسی کرد که ویژگی های زیر را دارند:
اگر یکی از این موارد با پروژه شما مطابقت ندارد، بهتر است قبل از خرید سایز یا ساختار کابل دوباره بررسی شود.
تفاوت اصلی در تعداد رشته های هادی است.
کابل 1×16 دارای یک رشته هادی با سطح مقطع 16 میلی متر مربع است، در حالی که کابل 2×16 دارای دو رشته هادی 16 میلی متر مربع است.
بنابراین این دو کابل را نمی توان به جای یکدیگر انتخاب کرد.
در یک مدار تک فاز، مدل 2×16 می تواند برای دو مسیر هادی مورد استفاده قرار گیرد، اما نحوه استفاده دقیق باید مطابق طراحی مدار مشخص شود.
در کابل 2×16 سطح مقطع هر رشته 16 میلی متر مربع است.
در کابل 2×25 سطح مقطع هر رشته به 25 میلی متر مربع افزایش پیدا می کند.
افزایش سطح مقطع معمولا امکان عبور جریان بیشتری را فراهم می کند، اما انتخاب کابل 2×25 صرفا بر اساس بزرگ تر بودن سایز انجام نمی شود.
جریان مورد نیاز، افت ولتاژ، طول مسیر، نحوه نصب و شرایط محیطی باید در محاسبات لحاظ شوند.
| ویژگی | کابل آلومینیومی | کابل مسی |
|---|---|---|
| جنس هادی | آلومینیوم | مس |
| وزن هادی | کمتر | بیشتر |
| رسانایی الکتریکی | کمتر از مس | بیشتر |
| هزینه هادی | معمولا اقتصادی تر | معمولا بیشتر |
| نیاز به انتخاب دقیق سطح مقطع | دارد | دارد |
| کاربرد | شبکه های توزیع و انتقال | طیف گسترده ای از مدارها |
این جدول یک مقایسه کلی است و برای انتخاب نهایی باید مشخصات دقیق هر دو کابل و شرایط پروژه بررسی شود.
| مشخصه | مقدار |
|---|---|
| برند | خراسان افشار نژاد |
| نوع کابل | NA2XY |
| جنس هادی | آلومینیوم |
| تعداد رشته | 2 |
| سطح مقطع هر رشته | 16 میلی متر مربع |
| کلاس هادی | کلاس 2، نیمه افشان |
| ساختار هادی | 7 مفتول |
| عایق | XLPE |
| روکش | PVC |
| ولتاژ نامی | 0.6/1 کیلوولت |
| حداکثر دمای کاری هادی | 90 درجه سانتی گراد |
| حداکثر دمای هادی در اتصال کوتاه | 250 درجه سانتی گراد |
| قطر خارجی تقریبی | 18.4 میلی متر |
| وزن تقریبی | 442 کیلوگرم در کیلومتر |
| مقاومت هادی در 20 درجه | حدود 1.91 اهم در کیلومتر |
| رنگ روکش | مشکی |
| استاندارد های اعلام شده | IEC 60502-1 و ISIRI 3569-1 |
مشخصات فنی بالا بر اساس اطلاعات منتشر شده برای همین مدل تنظیم شده است.
قطر خارجی کابل 2 در 16 در مشخصات منتشر شده حدود 18.4 میلی متر اعلام شده است. وزن نیز حدود 442 کیلوگرم در هر کیلومتر ذکر شده است.
بنابراین وزن تقریبی 100 متر کابل حدود 44.2 کیلوگرم خواهد بود.
این مقدار تقریبی است و در خرید متری، وزن واقعی می تواند تحت تاثیر تلرانس تولید و طول واقعی کابل قرار گیرد.
نصب کابل آلومینیومی نیاز به دقت بیشتری در محل اتصال دارد.
اتصال هادی آلومینیومی به تجهیزات باید با سرکابل، کابلشو، ترمینال و تجهیزات اتصال سازگار با آلومینیوم و مطابق دستورالعمل سازنده انجام شود.
استفاده از اتصال نامناسب می تواند باعث افزایش مقاومت اتصال و ایجاد حرارت شود.
همچنین نباید کابل آلومینیومی را صرفا به دلیل داشتن سطح مقطع 16 میلی متر مربع، بدون محاسبه ظرفیت جریان و افت ولتاژ در یک مدار مشخص استفاده کرد.
پاسخ قطعی برای همه موتورها وجود ندارد.
مناسب بودن کابل برای موتور به عواملی مانند:
وابسته است.
بنابراین ممکن است کابل 2×16 برای یک موتور مناسب باشد اما برای موتور دیگری با توان یا مسیر متفاوت، انتخاب مناسبی نباشد.
در برخی پروژه های ساختمانی می تواند مورد استفاده قرار گیرد، اما سایز کابل باید بر اساس بار واقعی ساختمان انتخاب شود.
به عنوان مثال، اگر مسیر طولانی باشد، تنها محاسبه جریان کافی نیست و افت ولتاژ نیز باید بررسی شود.
از طرف دیگر، اگر کابل در محیطی نصب شود که دمای آن بالا است یا چند کابل کنار یکدیگر قرار گرفته اند، شرایط نصب می تواند ظرفیت جریان مجاز را تحت تاثیر قرار دهد.
جایگزینی مستقیم بر اساس عدد سایز توصیه نمی شود.
آلومینیوم و مس رسانایی متفاوتی دارند و برای انتخاب جایگزین باید جریان مورد نیاز، افت ولتاژ، طول مسیر و شرایط نصب محاسبه شود.
بنابراین اگر در یک پروژه کابل مسی مشخصی استفاده شده است، نباید بدون محاسبه فنی آن را صرفا با کابل آلومینیومی 2 در 16 جایگزین کرد.
هنگام خرید این محصول به موارد زیر توجه کنید:
کابل آلومینیوم 2 در 16 خراسان افشار نژاد NA2XY دارای دو رشته هادی آلومینیومی با سطح مقطع 16 میلی متر مربع، عایق XLPE و روکش PVC است. این محصول با ولتاژ نامی 0.6/1 کیلوولت در رده کابل های فشار ضعیف قرار می گیرد و می تواند در پروژه های انتقال و توزیع برق، انشعابات ساختمانی، روشنایی و برخی تأسیسات صنعتی مورد استفاده قرار گیرد.
از ویژگی های فنی مهم این مدل می توان به هادی آلومینیومی کلاس 2، عایق XLPE با دمای کاری اعلام شده تا 90 درجه سانتی گراد، روکش PVC، قطر خارجی تقریبی 18.4 میلی متر و وزن حدود 442 کیلوگرم در کیلومتر اشاره کرد.
انتخاب نهایی این کابل باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب و شرایط محیطی انجام شود. به همین دلیل بهتر است قبل از خرید، مشخصات فنی پروژه با ظرفیت واقعی کابل تطبیق داده شود.
