معرفی کابل آلومینیومی 4 در 16

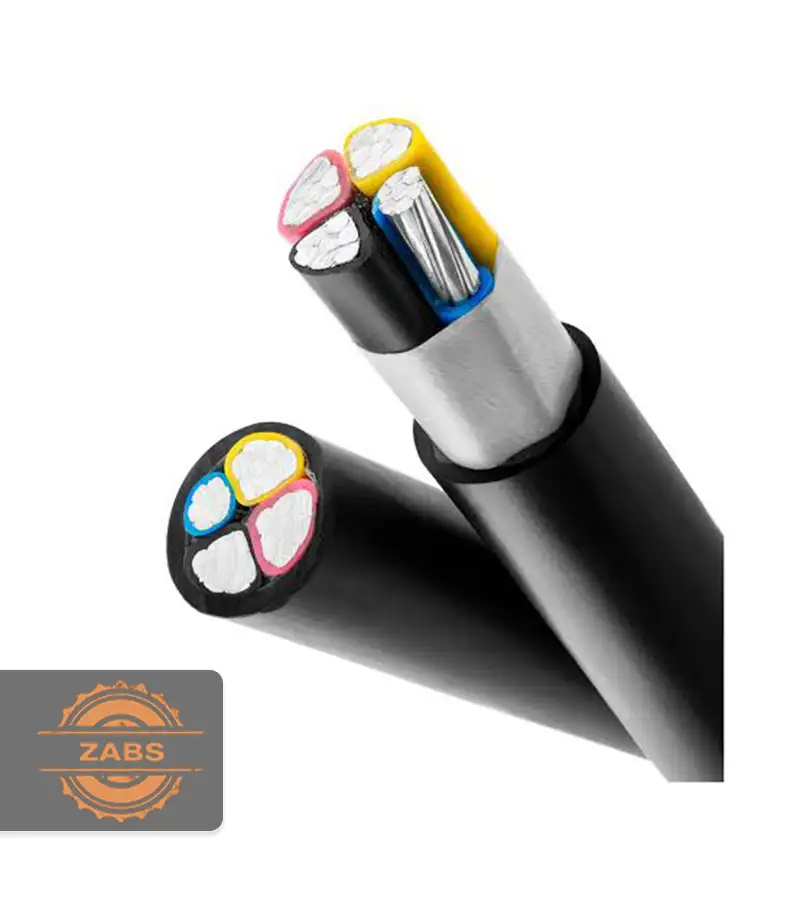

کابل 4×16 آلومینیومی خراسان افشار نژاد برای انتقال انرژی الکتریکی در مدارهای فشار ضعیف طراحی شده است. این کابل از چهار رشته هادی آلومینیومی تشکیل شده که سطح مقطع هر رشته 16 میلی متر مربع است.

در ساختار این محصول از عایق XLPE برای رشته ها و روکش PVC برای محافظت بیرونی کابل استفاده می شود. این ترکیب در کابل های قدرت فشار ضعیف کاربرد گسترده ای دارد.

عدد 4 در 16 به این معناست که کابل دارای 4 رشته است و سطح مقطع هر رشته 16 میلی متر مربع است. بنابراین مجموع سطح مقطع چهار رشته را نباید به عنوان یک سطح مقطع واحد در نظر گرفت.

کابل 4 در 16 برای چه مدارهایی مناسب است؟

چهار رشته بودن کابل باعث می شود بتوان از آن در مدارهایی که به چهار هادی نیاز دارند استفاده کرد.

یکی از کاربردهای قابل بررسی، مدارهای سه فاز چهار سیمه است که معمولا شامل سه هادی فاز و یک هادی نول هستند.

برای مثال، در یک ساختمان یا کارگاه ممکن است برق سه فاز از تابلو اصلی به یک تابلو فرعی منتقل شود. اگر طراحی مدار به سه فاز و نول نیاز داشته باشد، کابل 4×16 می تواند یکی از گزینه های قابل بررسی باشد.

البته انتخاب این کابل برای چنین مداری باید بر اساس جریان واقعی بار و شرایط نصب انجام شود.

هادی آلومینیومی کابل 4×16

هادی این کابل از آلومینیوم ساخته شده است.

یکی از دلایل استفاده از آلومینیوم در کابل های قدرت، وزن کمتر آن نسبت به مس است. این ویژگی در پروژه هایی که طول مسیر زیاد است می تواند از نظر حمل و اجرای کابل اهمیت داشته باشد.

از طرف دیگر، رسانایی آلومینیوم کمتر از مس است. بنابراین نمی توان کابل آلومینیومی 4×16 را صرفا بر اساس عدد 16 با کابل مسی 4×16 معادل دانست.

برای تعیین ظرفیت انتقال جریان باید مشخصات واقعی کابل و شرایط نصب بررسی شود.

کلاس هادی

در کابل های قدرت آلومینیومی این خانواده، هادی به صورت کلاس 2 ساخته می شود. هادی کلاس 2 از چند مفتول تشکیل شده و در مقایسه با هادی کاملا مفتولی، انعطاف بیشتری برای اجرای کابل دارد.

البته کابل قدرت 4×16 با هادی آلومینیومی را نباید با کابل افشان انعطاف پذیر مخصوص لوازم برقی اشتباه گرفت. ساختار این کابل برای کاربردهای قدرت و نصب ثابت طراحی شده است.

عایق XLPE در کابل آلومینیومی 4 در 16

یکی از بخش های مهم این کابل، عایق XLPE است.

XLPE نوعی پلی اتیلن شبکه ای شده است که در کابل های قدرت به عنوان عایق هادی استفاده می شود.

این عایق از نظر تحمل حرارتی برای کابل های قدرت گزینه مناسبی محسوب می شود و در ساخت کابل های فشار ضعیف کاربرد دارد.

استفاده از XLPE باعث می شود این کابل برای طیف متنوعی از پروژه های انتقال و توزیع انرژی قابل بررسی باشد.

با این حال، شرایط نصب همچنان اهمیت دارد و نباید فقط بر اساس نوع عایق، ظرفیت جریان کابل را تعیین کرد.

روکش PVC کابل 4 در 16

لایه بیرونی کابل از PVC تشکیل شده است.

روکش PVC وظیفه محافظت از بخش های داخلی کابل در برابر عوامل محیطی و آسیب های معمول هنگام نصب و بهره برداری را بر عهده دارد.

این روکش باعث می شود ساختار کابل برای استفاده در مسیرهای مختلف مناسب باشد، اما نوع مسیر و شرایط محیطی همچنان باید هنگام نصب در نظر گرفته شود.

برای مثال، اگر کابل در معرض ضربه مکانیکی شدید، مواد شیمیایی خاص یا شرایط محیطی غیر معمول قرار داشته باشد، باید مناسب بودن ساختار کابل برای آن شرایط بررسی شود.

ولتاژ نامی کابل آلومینیوم 4 در 16

کابل های آلومینیومی با ساختار NA2XY در این رده معمولا با ولتاژ نامی 0.6/1 کیلوولت عرضه می شوند.

این مشخصه نشان می دهد کابل برای استفاده در مدارهای فشار ضعیف طراحی شده است.

ولتاژ نامی یکی از مشخصات مهم کابل است، اما برای انتخاب کابل کافی نیست. جریان مصرفی، طول مسیر، افت ولتاژ و روش نصب نیز باید بررسی شوند.

کاربرد کابل آلومینیوم 4 در 16

کابل آلومینیومی 4×16 می تواند در پروژه های مختلفی مورد استفاده قرار گیرد، از جمله:

• مدارهای سه فاز چهار سیمه
• انتقال برق از تابلو اصلی به تابلو فرعی
• پروژه های ساختمانی
• تاسیسات صنعتی
• کارگاه ها
• شبکه های توزیع فشار ضعیف
• روشنایی و تجهیزات محوطه
• برخی پروژه های کشاورزی
• مسیرهای انتقال برق در فضای باز یا زیرزمینی، در صورت مناسب بودن شرایط نصب

کاربرد دقیق کابل باید بر اساس طراحی سیستم برق مشخص شود.

کاربرد در تابلو برق

یکی از سناریوهای رایج برای کابل 4×16، انتقال برق میان تابلوهای برق است.

فرض کنید یک کارگاه دارای تابلو برق اصلی و یک تابلو فرعی در فاصله مشخصی از آن باشد. اگر سیستم به سه فاز و نول نیاز داشته باشد، کابل چهار رشته می تواند برای این مسیر در نظر گرفته شود.

در چنین شرایطی، طول کابل و جریان مصرفی تجهیزات تابلو فرعی اهمیت زیادی دارد.

اگر مسیر طولانی باشد، باید افت ولتاژ نیز محاسبه شود.

کاربرد در موتورهای سه فاز

کابل 4×16 ممکن است در برخی مدارهای موتور سه فاز نیز مورد استفاده قرار گیرد، اما چهار رشته بودن آن به تنهایی تعیین کننده مناسب بودن کابل برای موتور نیست.

برای یک موتور سه فاز، بسته به نوع سیستم و نحوه اتصال، ممکن است سه رشته برای فازها و یک رشته برای نول یا کاربرد دیگری مورد نیاز باشد.

در بسیاری از مدارهای موتور، شرایط اتصال و سیستم حفاظتی متفاوت است. بنابراین انتخاب کابل باید با توجه به توان موتور، جریان نامی، جریان راه اندازی، طول مسیر و افت ولتاژ انجام شود.

به همین دلیل نمی توان گفت کابل 4×16 برای هر موتور سه فاز مناسب است.

کاربرد در ساختمان

در ساختمان های مسکونی، تجاری و اداری ممکن است برای انتقال برق سه فاز از تابلو اصلی به تابلوهای فرعی به کابل چهار رشته نیاز باشد.

کابل آلومینیومی 4 در 16 می تواند در چنین پروژه هایی مورد بررسی قرار گیرد، به خصوص زمانی که استفاده از هادی آلومینیومی از نظر وزن یا هزینه برای پروژه مناسب باشد.

با این حال، بار ساختمان باید پیش از انتخاب کابل محاسبه شود.

برای ساختمانی با بار بیشتر، ممکن است سطح مقطع بزرگ تری لازم باشد و برای یک بار سبک تر، ممکن است کابل کوچک تری کافی باشد.

کاربرد در پروژه های صنعتی

در محیط های صنعتی معمولا مسیرهای کابل کشی طولانی تر و بارهای الکتریکی متنوع تری وجود دارد.

کابل 4×16 آلومینیومی می تواند برای بعضی مدارهای توزیع فشار ضعیف و انتقال برق میان تابلوها مورد استفاده قرار گیرد.

برای مثال، یک خط تولید ممکن است چند تابلو برق فرعی داشته باشد که هر کدام از یک تابلو اصلی تغذیه می شوند.

در چنین پروژه ای انتخاب کابل باید بر اساس بار هر تابلو، طول مسیر و شرایط نصب انجام شود.

استفاده در مسیر زیرزمینی

کابل های دارای ساختار NA2XY در برخی پروژه ها برای نصب زیرزمینی نیز استفاده می شوند.

با این حال، دفن کردن کابل در خاک باید مطابق اصول اجرای کابل و شرایط پروژه انجام شود.

عمق دفن، بستر کابل، احتمال آسیب مکانیکی، رطوبت و شرایط خاک از جمله عواملی هستند که باید بررسی شوند.

اگر مسیر در معرض فشار یا ضربه مکانیکی قرار داشته باشد، باید بررسی شود که آیا کابل بدون زره برای آن مسیر مناسب است یا خیر.

تفاوت کابل 4 در 16 با 4 در 25

تفاوت اصلی این دو کابل، سطح مقطع هر رشته است.

کابل 4×25 سطح مقطع بیشتری دارد و معمولا در شرایط یکسان می تواند جریان بیشتری را نسبت به 4×16 تحمل کند.

اما استفاده از سایز بزرگ تر همیشه به معنی انتخاب بهتر نیست و باید بر اساس نیاز واقعی مدار انجام شود.

تفاوت کابل 4×16 آلومینیوم با کابل مسی 4×16

در کابل آلومینیومی و مسی با سطح مقطع یکسان، جنس هادی متفاوت است.

مس رسانایی بیشتری نسبت به آلومینیوم دارد، در حالی که آلومینیوم وزن کمتری دارد.

به همین دلیل کابل آلومینیومی می تواند در پروژه هایی که وزن و هزینه هادی اهمیت دارند، مورد توجه قرار گیرد.

اما هنگام جایگزینی کابل مسی با آلومینیومی باید ظرفیت جریان، افت ولتاژ و نوع اتصالات مجددا بررسی شود.

کابل آلومینیومی 4×16 را نباید بدون محاسبه فنی جایگزین کابل مسی 4×16 کرد.

اهمیت افت ولتاژ در کابل 4×16

افت ولتاژ یکی از مهم ترین موارد هنگام انتخاب کابل است.

هرچه طول مسیر بیشتر شود، افت ولتاژ نیز می تواند افزایش پیدا کند. این موضوع برای تجهیزات حساس و بارهای موتوری اهمیت بیشتری دارد.

فرض کنید کابل قرار است برق یک تابلو فرعی را در فاصله زیادی از تابلو اصلی تامین کند. ممکن است جریان مصرفی در محدوده قابل قبول باشد، اما به دلیل طول زیاد مسیر، افت ولتاژ از مقدار مجاز بیشتر شود.

در چنین شرایطی ممکن است نیاز به افزایش سطح مقطع کابل وجود داشته باشد.

بنابراین نمی توان برای کابل 4×16 یک طول ثابت به عنوان «حداکثر مسافت قابل استفاده» تعیین کرد.

اتصال کابل آلومینیومی

اتصال صحیح کابل آلومینیومی اهمیت زیادی دارد.

برای اتصال این کابل به تجهیزات، باید از کابلشو، ترمینال و تجهیزات اتصال سازگار با آلومینیوم استفاده شود.

اتصال نامناسب می تواند باعث افزایش مقاومت در محل اتصال و ایجاد گرما شود.

به همین دلیل اجرای کابل آلومینیومی بهتر است توسط برقکار یا تکنسین متخصص انجام شود.

آیا کابل 4 در 16 برای برق سه فاز مناسب است؟

از نظر تعداد رشته، چهار رشته بودن کابل می تواند برای برخی مدارهای سه فاز چهار سیمه مناسب باشد.

در چنین سیستمی معمولا سه رشته برای فازها و یک رشته برای نول در نظر گرفته می شود.

اما صرفا چهار رشته بودن کابل به معنی مناسب بودن آن برای هر سیستم سه فاز نیست.

جریان بار، طول مسیر، نوع مصرف کننده، افت ولتاژ، روش نصب و شرایط محیطی باید بررسی شوند.

آیا کابل 4 در 16 برای برق ساختمان مناسب است؟

در برخی پروژه های ساختمانی می تواند مناسب باشد، اما انتخاب نهایی به بار ساختمان و طراحی شبکه برق بستگی دارد.

اگر قرار باشد کابل برای تغذیه یک تابلو فرعی استفاده شود، باید مجموع بارهای متصل به آن تابلو محاسبه شود.

همچنین اگر مسیر کابل طولانی باشد، افت ولتاژ باید بررسی شود.

بنابراین بهتر است قبل از خرید، مشخصات کابل با محاسبات پروژه تطبیق داده شود.

مشخصات فنی کابل آلومینیوم 4 در 16

مشخصات جزئی مانند قطر خارجی، وزن دقیق کابل، مقاومت هادی و جریان مجاز به نسخه تولید و شرایط نصب وابسته است و بهتر است از دیتاشیت یا اطلاعات درج شده روی بسته بندی همان محصول بررسی شود.

نکات مهم هنگام خرید کابل 4×16

پیش از خرید این محصول موارد زیر را بررسی کنید:

• برند کابل خراسان افشار نژاد باشد.
• سایز کابل 4×16 باشد.
• کابل دارای چهار رشته هادی باشد.
• سطح مقطع هر رشته 16 میلی متر مربع باشد.
• هادی از جنس آلومینیوم باشد.
• عایق XLPE باشد.
• روکش PVC باشد.
• ولتاژ نامی کابل با سیستم برق پروژه مطابقت داشته باشد.
• ظرفیت جریان کابل با بار مورد نظر هماهنگ باشد.
• طول مسیر برای محاسبه افت ولتاژ در نظر گرفته شود.
• تجهیزات اتصال مناسب برای هادی آلومینیومی انتخاب شوند.

جمع بندی

کابل آلومینیوم 4 در 16 خراسان افشار نژاد یک کابل قدرت چهار رشته با سطح مقطع 16 میلی متر مربع برای هر رشته است که با هادی آلومینیومی، عایق XLPE و روکش PVC تولید می شود.

چهار رشته بودن این کابل باعث می شود برای برخی مدارهای سه فاز چهار سیمه، انتقال برق بین تابلوهای اصلی و فرعی، پروژه های ساختمانی، تاسیسات صنعتی و شبکه های توزیع فشار ضعیف قابل بررسی باشد.

مزیت اصلی ساختار آلومینیومی، وزن کمتر هادی نسبت به مس است؛ با این حال، رسانایی آلومینیوم کمتر از مس است و انتخاب سایز کابل باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب و شرایط محیطی انجام شود.

همچنین در هنگام نصب، استفاده از اتصالات مناسب برای هادی آلومینیومی اهمیت زیادی دارد. بنابراین قبل از خرید، بهتر است مشخصات واقعی پروژه با مشخصات فنی کابل 4×16 تطبیق داده شود.
